AI 看圖說故事

本報告旨在介紹一個創新的AI 看圖說故事系統。該系統旨在將視覺內容轉化為富有想像力的故事情節，為使用者提供獨特的互動體驗。透過按下按鈕捕捉影像，系統會將圖像傳送至強大的 Google Gemini Vision AI 進行分析，並由 AI 根據圖像內容即時編寫一個童話故事

功能

1. 按下按鈕即可拍攝影像
2. 將圖像發送至 Google-Gemini 並回覆訊息
3. 發送訊息到 Google-TTS 並播放 mp3 檔案進行說話

GenAI程式碼設計流程

graph TD
    A[開始] --> B(用戶按下按鈕);
    B --> C[捕捉影像];
    C --> D[影像數據];
    D --> E[發送影像至 Google Gemini Vision];
    E --> F{Gemini AI 圖像理解與故事生成};
    F -- 返回故事文字 --> G[接收 Gemini 故事文本];
    G --> H[發送故事文本至 Google TTS];
    H --> I{TTS 生成 MP3 語音};
    I -- 返回 MP3 --> J[接收 TTS MP3 語音檔];
    J --> K[播放 MP3 語音];
    K --> L[結束];

流程圖說明：

  • 開始 (Start)： 系統準備就緒。
  • 用戶按下按鈕 (User Presses Button)： 用戶觸發影像捕捉。
  • 捕捉影像 (Capture Image)： 相機模組捕捉當前畫面。
  • 影像數據 (Image Data)： 獲取的圖像數據。
  • 發送影像至 Google Gemini Vision (Send Image to Google Gemini Vision)： MCU 將圖像上傳到 Google Gemini Vision API。
  • Gemini AI 圖像理解與故事生成 (Gemini AI Image Understanding & Story Generation)： Google Gemini 在雲端分析圖像並編寫童話故事。
  • 接收 Gemini 故事文本 (Receive Gemini Story Text)： MCU 接收 Gemini 返回的故事文字。
  • 發送故事文本至 Google TTS (Send Story Text to Google TTS)： MCU 將故事文字發送到 Google TTS API。
  • TTS 生成 MP3 語音 (TTS Generates MP3 Audio)： Google TTS 將文字轉換為 MP3 語音。
  • 接收 TTS MP3 語音檔 (Receive TTS MP3 Audio File)： MCU 接收生成的 MP3 語音檔。
  • 播放 MP3 語音 (Play MP3 Audio)： MCU 透過揚聲器播放語音。
  • 結束 (End)： 一次「看圖說故事」流程完成。

程式碼產生提示

我給你一份範例代碼請幫我結合 並符合以下要求

1. 按下按鈕即可拍攝影像
2. 將圖像傳送到 Gemini-Vision 並讓 AI 講述童話故事
3. 將 Text1 發送到 Google-TTS 並播放 mp3 檔案進行朗讀

GenAIVision_TTS_TFT.ino

程式碼

<提示字: 看這張圖 請用中文給我一個簡短的故事>

String openAI_key = "";               // paste your generated openAI API key here
String Gemini_key = "";               // paste your generated Gemini API key here
String Llama_key = "";                // paste your generated Llama API key here
char wifi_ssid[] = "";    // your network SSID (name)
char wifi_pass[] = "";        // your network password

#include <WiFi.h>
#include <WiFiUdp.h>
#include "GenAI.h"
#include "VideoStream.h"
#include "SPI.h"
#include "AmebaILI9341.h"
#include "TJpg_Decoder.h" // Include the jpeg decoder library
#include "AmebaFatFS.h"

WiFiSSLClient client;
GenAI llm;
GenAI tts;

AmebaFatFS fs;
String mp3Filename = "test_play_google_tts.mp3";

VideoSetting config(768, 768, CAM_FPS, VIDEO_JPEG, 1);
#define CHANNEL 0

uint32_t img_addr = 0;
uint32_t img_len = 0;
const int buttonPin = 1;          // the number of the pushbutton pin

//String prompt_msg = "What type and name of the recyclables in the picture?";
String prompt_msg = "看這張圖 請用中文給我一個簡短的故事";

#define TFT_RESET 5
#define TFT_DC    4
#define TFT_CS    SPI_SS

AmebaILI9341 tft = AmebaILI9341(TFT_CS, TFT_DC, TFT_RESET);

#define ILI9341_SPI_FREQUENCY 20000000

bool tft_output(int16_t x, int16_t y, uint16_t w, uint16_t h, uint16_t *bitmap)
{
    tft.drawBitmap(x, y, w, h, bitmap);

    // Return 1 to decode next block
    return 1;
}

void initWiFi()
{
    for (int i = 0; i < 2; i++) {
        WiFi.begin(wifi_ssid, wifi_pass);

        delay(1000);
        Serial.println("");
        Serial.print("Connecting to ");
        Serial.println(wifi_ssid);

        uint32_t StartTime = millis();
        while (WiFi.status() != WL_CONNECTED) {
            delay(500);
            if ((StartTime + 5000) < millis()) {
                break;
            }
        }

        if (WiFi.status() == WL_CONNECTED) {
            Serial.println("");
            Serial.println("STAIP address: ");
            Serial.println(WiFi.localIP());
            Serial.println("");
            break;
        }
    }
}

void init_tft()
{
    tft.begin();
    tft.setRotation(2);

    tft.clr();
    tft.setCursor(0, 0);

    tft.setForeground(ILI9341_GREEN);
    tft.setFontSize(2);
}

void setup()
{
    Serial.begin(115200);

    SPI.setDefaultFrequency(ILI9341_SPI_FREQUENCY);
    initWiFi();

    config.setRotation(0);
    Camera.configVideoChannel(CHANNEL, config);
    Camera.videoInit();
    Camera.channelBegin(CHANNEL);
    Camera.printInfo();

    pinMode(buttonPin, INPUT);
    pinMode(LED_B, OUTPUT);

    init_tft();
    tft.println("GenAIVision_TTS_LCD");

    TJpgDec.setJpgScale(2); // The jpeg image can be scaled by a factor of 1, 2, 4, or 8
    TJpgDec.setCallback(tft_output);
}

void loop()
{
    tft.setCursor(0,1);
    tft.println("press button to capture image");
     if ((digitalRead(buttonPin)) == 1) {
        tft.println("Capture Image");
        // Start MP4 recording after 3 seconds of blinking
        for (int count = 0; count < 3; count++) {
            digitalWrite(LED_B, HIGH);
            delay(500);
            digitalWrite(LED_B, LOW);
            delay(500);
        }
    // Camera take image
        Camera.getImage(0, &img_addr, &img_len);

    // JPEG decode image & display
        TJpgDec.getJpgSize(0, 0, (uint8_t *)img_addr, img_len);
        TJpgDec.drawJpg(0, 0, (uint8_t *)img_addr, img_len);

    // LLM Vision
        String text = llm.geminivision(Gemini_key, "gemini-2.0-flash", prompt_msg, img_addr, img_len, client);
        Serial.println(text);

    // Text-To-Speech & play mp3 file
        tft.clr();
        tft.setCursor(0, 0);
        tft.println("Text-To-Speech");
        //tts.googletts(mp3Filename, text, "en-US");
        tts.googletts(mp3Filename, text, "zh-TW");
        delay(500);
        sdPlayMP3(mp3Filename);
    }
}

void sdPlayMP3(String filename)
{
    fs.begin();
    String filepath = String(fs.getRootPath()) + filename;
    File file = fs.open(filepath, MP3);
    file.setMp3DigitalVol(175);
    file.playMp3();
    file.close();
    fs.end();
}

實作成果

照片

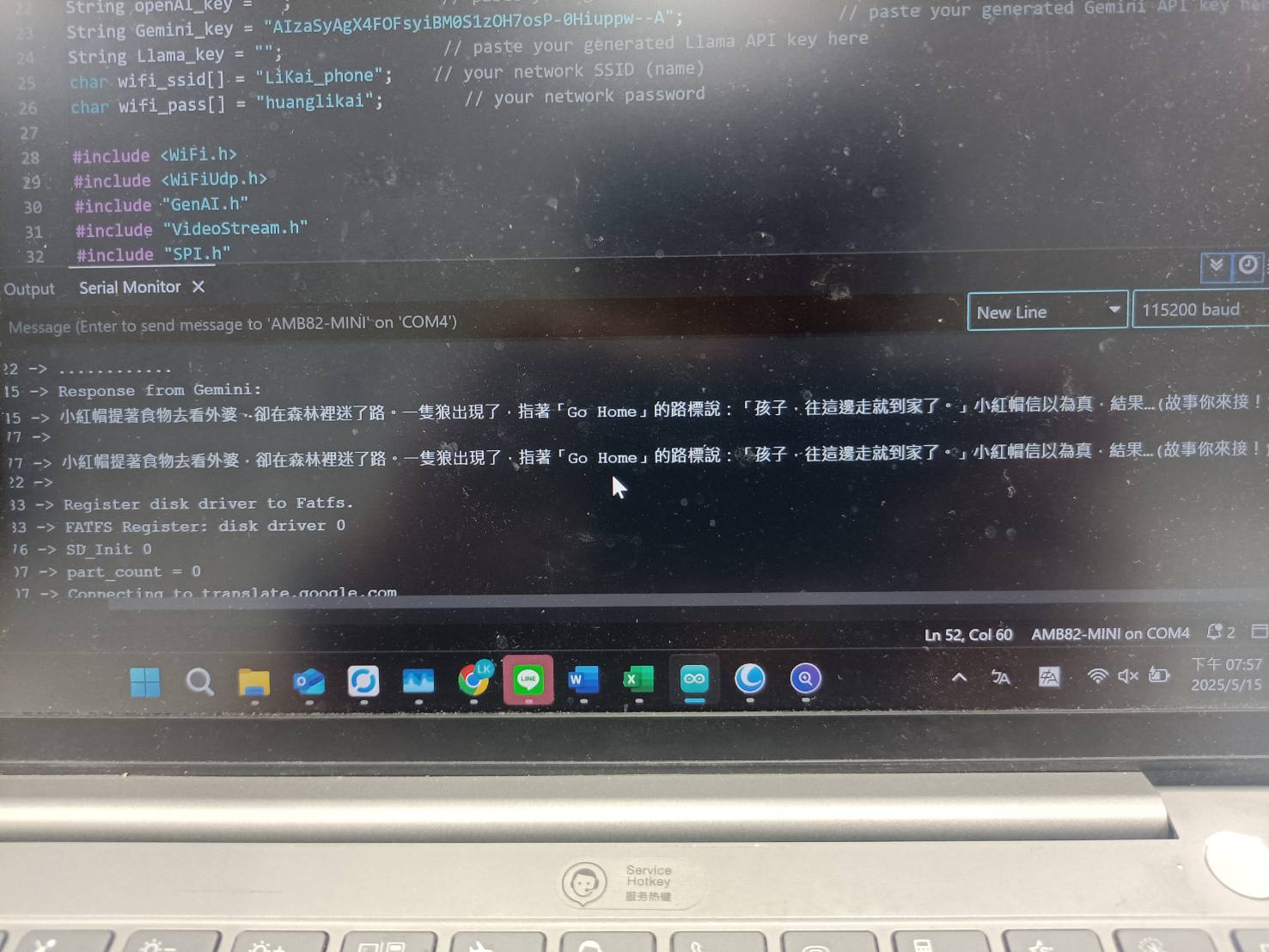

AI產出的故事 imag

影片

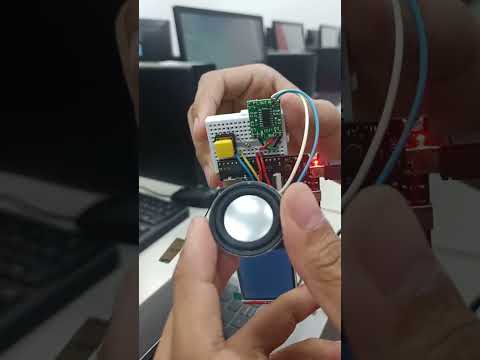

  1. Damo影片

IMAGE ALT TEXT HERE
點擊圖片播放
