AI 輔助英語教學
本報告旨在介紹一款創新的AI 輔助英語教學系統，旨在為英語學習者提供即時、互動且個性化的學習體驗。該系統的核心功能是結合視覺辨識、語音合成與自然語言處理能力，模擬一位智能家教。當使用者按下按鈕拍攝單字卡影像後，系統會立即將圖像傳送至 Google Gemini Vision 進行單字辨識，隨後透過系統會將辨識出的單字發送至 Google Gemini LLM，由 AI 即時生成一個例句。
功能
1. 按下按鈕即可拍攝影像
2. 將圖像發送至 Google-Gemini 並回覆訊息
3. 發送訊息到 Google-TTS 並播放 mp3 檔案進行說話
GenAI程式碼設計流程
graph TD
A[開始] --> B(用戶按下按鈕);
B --> C[捕捉單字卡影像];
C --> D[影像數據];
D --> E[發送影像至 Google Gemini Vision];
E --> F{Gemini Vision 辨識單字};
F -- 返回單字 Text1 --> G[接收單字 Text1];
G --> H[發送 Text1 至 Google TTS];
H --> I{TTS 生成 Text1 MP3 語音};
I -- 返回 MP3 --> J[接收 Text1 MP3 語音檔];
J --> K[播放 Text1 MP3 語音];
K --> L[發送 Text1 至 Google Gemini LLM];
L --> M{Gemini LLM 生成例句 Text2};
M -- 返回例句 Text2 --> N[接收例句 Text2];
N --> O[發送 Text2 至 Google TTS];
O --> P{TTS 生成 Text2 MP3 語音};
P -- 返回 MP3 --> Q[接收 Text2 MP3 語音檔];
Q --> R[播放 Text2 MP3 語音];
R --> S[結束];
流程圖說明：
- 開始 (Start)： 系統準備就緒。
- 用戶按下按鈕 (User Presses Button)： 用戶觸發影像捕捉。
- 捕捉單字卡影像 (Capture Word Card Image)： 相機模組捕捉單字卡的圖像。
- 影像數據 (Image Data)： 獲取的圖像數據。
- 發送影像至 Google Gemini Vision (Send Image to Google Gemini Vision)： MCU 將圖像上傳到 Google Gemini Vision API。
- Gemini Vision 辨識單字 (Gemini Vision Recognizes Word)： Google Gemini 在雲端分析圖像並辨識出單字。
- 接收單字 Text1 (Receive Word Text1)： MCU 接收 Gemini 返回的單字文字 (Text1)。
- 發送 Text1 至 Google TTS (Send Text1 to Google TTS)： MCU 將單字 (Text1) 發送到 Google TTS API。
- TTS 生成 Text1 MP3 語音 (TTS Generates Text1 MP3 Audio)： Google TTS 將單字文字轉換為 MP3 語音。
- 接收 Text1 MP3 語音檔 (Receive Text1 MP3 Audio File)： MCU 接收生成的 MP3 語音檔。
- 播放 Text1 MP3 語音 (Play Text1 MP3 Audio)： MCU 透過揚聲器播放單字語音。
- 發送 Text1 至 Google Gemini LLM (Send Text1 to Google Gemini LLM)： MCU 將單字 (Text1) 發送到 Google Gemini LLM API 以生成例句。
- Gemini LLM 生成例句 Text2 (Gemini LLM Generates Example Sentence Text2)： Google Gemini LLM 根據單字生成一個例句。
- 接收例句 Text2 (Receive Example Sentence Text2)： MCU 接收 Gemini LLM 返回的例句文字 (Text2)。
- 發送 Text2 至 Google TTS (Send Text2 to Google TTS)： MCU 將例句 (Text2) 發送到 Google TTS API。
- TTS 生成 Text2 MP3 語音 (TTS Generates Text2 MP3 Audio)： Google TTS 將例句文字轉換為 MP3 語音。
- 接收 Text2 MP3 語音檔 (Receive Text2 MP3 Audio File)： MCU 接收生成的 MP3 語音檔。
- 播放 Text2 MP3 語音 (Play Text2 MP3 Audio)： MCU 透過揚聲器播放例句語音。
- 結束 (End)： 一次英語教學輔助流程完成。
程式碼產生提示
我給你三份範例代碼請幫我結合 並符合以下要求
1. 按下按鈕即可拍攝影像
2. 將圖像傳送到 Gemini-Vision 來讀取單字卡
3. 將 Text1 發送到 Google-TTS 並播放 mp3 檔案進行朗讀
4. 將 Text1 送到 Gemini-LLM 來造句
5. 將 Text2 發送到 Google-TTS 並播放 mp3 檔案進行說話 範例: [GenAIVision.ino](https://github.com/rkuo2000/EdgeAI-AMB82mini/blob/main/ArduinoAMB82-mini/GenAIVision/GenAIVision.ino) [文字轉語音.ino](https://github.com/rkuo2000/EdgeAI-AMB82mini/blob/main/Arduino/AMB82-mini/TextToSpeech/TextToSpeech.ino) [ILI9341_TFTLCD_文本.ino](https://github.com/rkuo2000/EdgeAI-AMB82mini/blob/main/Arduino/AMB82-mini/ILI9341_TFTLCD_Text/ILI9341_TFTLCD_Text.ino)
程式碼
程式重點 <提示字: “Just say the word in the picture?” &“please make a short sentence with”+ word*
String openAI_key = ""; // paste your generated openAI API key here
String Gemini_key = ""; // paste your generated Gemini API key here
String Llama_key = ""; // paste your generated Llama API key here
char wifi_ssid[] = "";// your network SSID (name)
char wifi_pass[] = "";// your network password
#include <WiFi.h>
#include <WiFiUdp.h>
#include "GenAI.h"
#include "VideoStream.h"
#include "SPI.h"
#include "AmebaILI9341.h"
#include "TJpg_Decoder.h" // Include the jpeg decoder library
#include "AmebaFatFS.h"
WiFiSSLClient client;
GenAI llm;
GenAI tts;
AmebaFatFS fs;
String mp3Filename = "test_play_google_tts.mp3";
VideoSetting config(768, 768, CAM_FPS, VIDEO_JPEG, 1);
#define CHANNEL 0
uint32_t img_addr = 0;
uint32_t img_len = 0;
const int buttonPin = 1; // the number of the pushbutton pin
#define TFT_RESET 5
#define TFT_DC 4
#define TFT_CS SPI_SS
AmebaILI9341 tft = AmebaILI9341(TFT_CS, TFT_DC, TFT_RESET);
#define ILI9341_SPI_FREQUENCY 20000000
bool tft_output(int16_t x, int16_t y, uint16_t w, uint16_t h, uint16_t *bitmap) {
tft.drawBitmap(x, y, w, h, bitmap);
// Return 1 to decode next block
return 1;
}
void initWiFi() {
for (int i = 0; i < 2; i++) {
WiFi.begin(wifi_ssid, wifi_pass);
delay(1000);
Serial.println("");
Serial.print("Connecting to ");
Serial.println(wifi_ssid);
uint32_t StartTime = millis();
while (WiFi.status() != WL_CONNECTED) {
delay(500);
if ((StartTime + 5000) < millis()) {
break;
}
}
if (WiFi.status() == WL_CONNECTED) {
Serial.println("");
Serial.println("STAIP address: ");
Serial.println(WiFi.localIP());
Serial.println("");
break;
}
}
}
void init_tft() {
tft.begin();
tft.setRotation(0);
tft.clr();
tft.setCursor(0, 0);
tft.setForeground(ILI9341_GREEN);
tft.setFontSize(2);
}
void setup() {
Serial.begin(115200);
SPI.setDefaultFrequency(ILI9341_SPI_FREQUENCY);
initWiFi();
config.setRotation(2);
Camera.configVideoChannel(CHANNEL, config);
Camera.videoInit();
Camera.channelBegin(CHANNEL);
Camera.printInfo();
pinMode(buttonPin, INPUT);
pinMode(LED_B, OUTPUT);
init_tft();
tft.println("GenAIVision_TTS_ReadWordCard");
TJpgDec.setJpgScale(2); // The jpeg image can be scaled by a factor of 1, 2, 4, or 8
TJpgDec.setCallback(tft_output);
tft.println("Press Button");
}
void blink_blue(int count) {
for (int i = 0; i < count; i++) {
digitalWrite(LED_B, HIGH);
delay(500);
digitalWrite(LED_B, LOW);
delay(500);
}
}
void loop() {
if ((digitalRead(buttonPin)) == 1) {
tft.setCursor(0, 0);
tft.println("Image captured!");
blink_blue(2); // blink
// Camera take image
Camera.getImage(0, &img_addr, &img_len);
// JPEG decode image & display
TJpgDec.getJpgSize(0, 0, (uint8_t *)img_addr, img_len);
TJpgDec.drawJpg(0, 0, (uint8_t *)img_addr, img_len);
// LLM Vision
String prompt_msg_img = "Just say the word in the picture?";
String text = llm.geminivision(Gemini_key, "gemini-2.0-flash", prompt_msg_img, img_addr, img_len, client);
tft.setCursor(0, 0);
tft.println(text);
// Text-To-Speech & play mp3 file
tts.googletts(mp3Filename, text, "en-US");
//tts.googletts(mp3Filename, text, "zh-TW");
delay(500);
sdPlayMP3(mp3Filename);
// LLM Text
String prompt_msg = "please make a short sentence with "+text;
Serial.println(prompt_msg);
String txt = llm.geminitext(Gemini_key, "gemini-2.0-flash", prompt_msg, client);
tft.println(txt);
// Text-To-Speech & play mp3 file
tts.googletts(mp3Filename, txt, "en-US");
delay(500);
sdPlayMP3(mp3Filename);
tft.println("Press Button");
}
}
void sdPlayMP3(String filename) {
fs.begin();
String filepath = String(fs.getRootPath()) + filename;
File file = fs.open(filepath, MP3);
file.setMp3DigitalVol(128);
file.playMp3();
file.close();
fs.end();
}

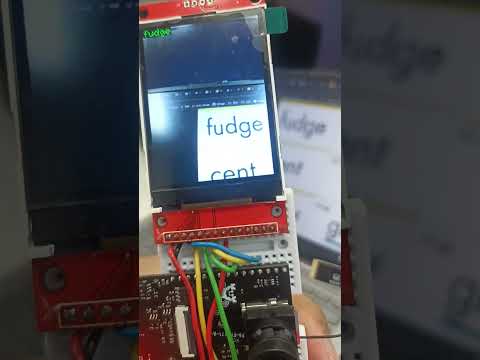

實作成果
影片
Damo影片
點擊圖片播放
