AI 情緒感知音樂播放器
本報告旨在介紹一款創新的AI 情緒感知音樂播放器。該系統旨在透過人工智慧分析用戶當前的情緒狀態，並據此智能推薦並播放儲存在本地 SD 卡中的相應音樂，為使用者提供個性化的音樂聆聽體驗。其核心機制是捕捉用戶影像並傳送至 Google Gemini 進行情緒偵測，隨後 AI 會根據偵測到的情緒，從預設的歌曲清單中推薦最符合當前情感的歌曲名稱。
功能
1. 抓取影像傳送給Gemini偵測情緒然後要求推薦儲存在SD卡中的歌曲名稱（提示字輸入幾個已經 存在SD卡的歌曲檔名，讓AI去推薦）
2. 播放MP3文件
GenAI程式碼設計流程
graph TD
A[開始] --> B(系統啟動);
B --> C[捕捉影像];
C --> D[影像數據];
D --> E[發送影像與歌曲列表至 Google Gemini];
E --> F{Gemini 偵測情緒並推薦歌曲名稱};
F -- 返回推薦歌曲名稱 --> G[接收推薦歌曲名稱];
G --> H[從 SD 卡讀取推薦的 MP3 檔案];
H --> I[MP3 音訊數據];
I --> J[播放 MP3 音樂];
J --> K[結束];
流程圖說明：
- 開始 (Start)： 系統啟動流程。
- 系統啟動 (System Startup)： 初始化所有硬體和軟體模組。
- 捕捉影像 (Capture Image)： 攝影機模組捕捉當前用戶的影像。
- 影像數據 (Image Data)： 獲取的圖像數據。
- 發送影像與歌曲列表至 Google Gemini (Send Image & Song List to Google Gemini)： MCU 將圖像數據連同預存的歌曲名稱列表一同發送給 Google Gemini API。
- Gemini 偵測情緒並推薦歌曲名稱 (Gemini Detects Emotion & Recommends Song Name)： Google Gemini 分析圖像中的情緒，並根據提示字中的歌曲列表推薦一首匹配的歌曲名稱。
- 接收推薦歌曲名稱 (Receive Recommended Song Name)： MCU 接收 Gemini 返回的推薦歌曲名稱。
- 從 SD 卡讀取推薦的 MP3 檔案 (Read Recommended MP3 File from SD Card)： MCU 根據推薦的歌曲名稱，從本地 SD 卡中找到並讀取對應的 MP3 檔案。
- MP3 音訊數據 (MP3 Audio Data)： 從 SD 卡讀取到的 MP3 音訊數據。
- 播放 MP3 音樂 (Play MP3 Music)： MCU 透過音訊輸出模組播放 MP3 音樂。
- 結束 (End)： 一次情緒感知音樂播放流程完成。
程式碼產生提示
程式碼
重點
<提示字: "Analyze the emotion (happy, angry, sad, or joyful) of the person in the image. Based on the detected emotion, recommend a suitable song filename from the following list. Respond in the exact format: 'Emotion: [emotion], Song: [filename.mp3]'. Emotion mapping: Happy: APT.mp3. Angry: BirdsOfAFeather.mp3. Sad: ThePowerOfGoodBye.mp3. Joyful: AstroBunny.mp3. Other songs available: gTTS.mp3, IBelieve.mp3, JarOfLove.mp3, LoversMisses.mp3, Stumblin_In.mp3, YUNGBLUD.mp3.">
// 設定您的 WiFi 網路資訊
char wifi_ssid[] = ""; // 您的 WiFi 名稱 (SSID)
char wifi_pass[] = ""; // 您的 WiFi 密碼
// 設定您的 Gemini API Key
String Gemini_key = ""; // 請在此處替換為您的 Gemini API Key
#include <WiFi.h>
#include <WiFiUdp.h>
#include "GenAI.h"
#include "VideoStream.h"
#include "SPI.h"
#include "AmebaILI9341.h"
#include "TJpg_Decoder.h" // Include the jpeg decoder library
#include "AmebaFatFS.h"
WiFiSSLClient client;
GenAI llm; // 用於 Gemini Vision API
GenAI tts; // 用於 Google Text-to-Speech API
AmebaFatFS fs; // 用於 SD 卡操作
VideoSetting config(768, 768, CAM_FPS, VIDEO_JPEG, 1); // 預設 768x768 解析度
#define CHANNEL 0
uint32_t img_addr = 0;
uint32_t img_len = 0;
const int buttonPin = 1; // 觸發拍照的按鈕引腳 (通常是 D1)
// #define LED_B PC_5 // 板載藍色 LED 引腳 (此行已移除，因為 LED_B 已在核心庫中定義)
// 提示詞 (Prompt): 要求 AI 回覆情緒和歌曲名，並指定明確格式
String prompt_msg = "Analyze the emotion (happy, angry, sad, or joyful) of the person in the image. Based on the detected emotion, recommend a suitable song filename from the following list. Respond in the exact format: 'Emotion: [emotion], Song: [filename.mp3]'. Emotion mapping: Happy: APT.mp3. Angry: BirdsOfAFeather.mp3. Sad: ThePowerOfGoodBye.mp3. Joyful: AstroBunny.mp3. Other songs available: gTTS.mp3, IBelieve.mp3, JarOfLove.mp3, LoversMisses.mp3, Stumblin_In.mp3, YUNGBLUD.mp3.";
// 定義歌曲列表，用於驗證和提取 Gemini 的回覆
const String songList[] = {
"APT.mp3", "AstroBunny.mp3", "BirdsOfAFeather.mp3", "gTTS.mp3",
"IBelieve.mp3", "JarOfLove.mp3", "LoversMisses.mp3", "Stumblin_In.mp3",
"ThePowerOfGoodBye.mp3", "YUNGBLUD.mp3" // 已修正拼寫錯誤
};
const int numSongs = sizeof(songList) / sizeof(songList[0]);
// TFT 顯示器引腳定義
#define TFT_RESET 5
#define TFT_DC 4
#define TFT_CS SPI_SS // CS 引腳通常連接到 SPI_SS
AmebaILI9341 tft = AmebaILI9341(TFT_CS, TFT_DC, TFT_RESET);
#define ILI9341_SPI_FREQUENCY 20000000 // TFT SPI 通訊頻率
// JPEG 圖片解碼回調函數 (用於 TFT 顯示)
// 修正 'h' 參數類型為 uint16_t 以匹配 SketchCallback 類型
bool tft_output(int16_t x, int16_t y, uint16_t w, uint16_t h, uint16_t *bitmap)
{
tft.drawBitmap(x, y, w, h, bitmap);
return 1; // Return 1 to decode next block
}
// 初始化 WiFi 連線
void initWiFi()
{
Serial.println("\nConnecting to WiFi...");
for (int i = 0; i < 2; i++) { // 嘗試連線兩次
WiFi.begin(wifi_ssid, wifi_pass);
uint32_t StartTime = millis();
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
if ((StartTime + 10000) < millis()) { // 等待 10 秒超時
break;
}
}
if (WiFi.status() == WL_CONNECTED) {
Serial.println("\nWiFi connected.");
Serial.print("STA IP address: ");
Serial.println(WiFi.localIP());
break;
} else {
Serial.println("\nWiFi connection failed, retrying...");
}
}
if (WiFi.status() != WL_CONNECTED) {
Serial.println("Failed to connect to WiFi after multiple attempts.");
tft.println("WiFi Fail!");
}
}
// 初始化 TFT 顯示器
void init_tft()
{
tft.begin();
tft.setRotation(2); // 旋轉方向，根據您的顯示器調整
tft.clr(); // 清除螢幕
tft.setCursor(0, 0); // 設定游標位置
tft.setForeground(ILI9341_GREEN); // 設定文字顏色
tft.setFontSize(2); // 設定字體大小
}
// SD 卡 MP3 播放函數
void sdPlayMP3(String filename)
{
Serial.print("Attempting to open and play: ");
Serial.println(filename);
// 構建完整的檔案路徑 (例如: "0:/mp3/APT.mp3" 或 "0:/tts_song_name.mp3")
String filepath = String(fs.getRootPath()) + filename;
Serial.print("Full path: "); // 顯示完整的檔案路徑
Serial.println(filepath);
File file = fs.open(filepath, MP3); // 打開 MP3 檔案，這裡修正為帶 MP3 模式
if (!file) {
Serial.print("[ERROR] Failed to open MP3: "); // 錯誤訊息
Serial.println(filepath);
tft.println("Error: Song not found!");
return;
}
Serial.println("Successfully opened MP3 file."); // 成功打開檔案
file.setMp3DigitalVol(175); // 設定播放音量 (0-255)
file.playMp3(); // 播放 MP3
unsigned long playStartTime = millis();
// 簡單地等待 10 秒讓歌曲播放，實際應用中可根據 MP3 庫的 API 檢查播放狀態
while (millis() - playStartTime < 10000) {
delay(100);
}
Serial.println("Playback finished."); // 播放結束日誌
file.close(); // 關閉檔案
}
void setup()
{
Serial.begin(115200); // 初始化序列埠通訊
SPI.setDefaultFrequency(ILI9341_SPI_FREQUENCY); // 設定 SPI 頻率
initWiFi(); // 連接 WiFi
// 相機初始化設定 (這些函數可能會在相機未連接或故障時導致程式卡住)
config.setRotation(0);
Camera.configVideoChannel(CHANNEL, config);
Camera.videoInit();
Camera.channelBegin(CHANNEL);
Camera.printInfo(); // 印出相機資訊，有助於調試
pinMode(buttonPin, INPUT); // 設定按鈕引腳為輸入模式 (依您的要求)
pinMode(LED_B, OUTPUT); // 設定板載 LED 引腳為輸出模式
init_tft(); // 初始化 TFT 顯示器
tft.println("Music Player"); // TFT 顯示標題
tft.setCursor(0, 40); // 移到下一行
tft.println("Press button to scan"); // 初始提示，只顯示一次
TJpgDec.setJpgScale(2); // JPEG 解碼比例
TJpgDec.setCallback(tft_output); // 設定 JPEG 解碼回調函數
fs.begin(); // 初始化 SD 卡檔案系統 (僅在 setup() 中調用一次)
Serial.println("SD Card initialized.");
}
void loop()
{
// 檢測按鈕是否被按下 (高電位觸發，依您的要求)
if ((digitalRead(buttonPin)) == HIGH) {
tft.clr(); // 清除螢幕
tft.setCursor(0, 0);
tft.println("Capturing..."); // TFT 顯示正在捕捉
// LED 閃爍提示正在捕捉
for (int count = 0; count < 3; count++) {
digitalWrite(LED_B, HIGH);
delay(500);
digitalWrite(LED_B, LOW);
delay(500);
}
// 捕捉影像
Camera.getImage(0, &img_addr, &img_len);
// 解碼並顯示影像到 TFT
TJpgDec.getJpgSize(0, 0, (uint8_t *)img_addr, img_len);
TJpgDec.drawJpg(0, 0, (uint8_t *)img_addr, img_len);
tft.setCursor(0, 320 / 2); // 將游標移到圖片下方
tft.println("Analyzing..."); // TFT 顯示正在分析
// 調用 Gemini Vision API 進行情緒分析和歌曲推薦
String gemini_response = llm.geminivision(Gemini_key, "gemini-2.0-flash", prompt_msg, img_addr, img_len, client);
Serial.print("Gemini Response (Raw): "); // 序列埠顯示 Gemini 原始回覆
Serial.println(gemini_response);
// --- 解析邏輯：從 Gemini 回覆中提取情緒和歌曲檔案名 ---
String detectedEmotion = "Unknown"; // 預設情緒
String recommendedSongFilename = "JarOfLove.mp3"; // 預設歌曲
String rawGeminiResponse = gemini_response;
rawGeminiResponse.trim(); // 移除前後空白
// 尋找情緒關鍵字
int emotionStart = rawGeminiResponse.indexOf("Emotion: ");
int songStart = rawGeminiResponse.indexOf("Song: ");
if (emotionStart != -1 && songStart != -1) {
// 提取情緒詞
int emotionValueStart = emotionStart + String("Emotion: ").length();
int emotionValueEnd = rawGeminiResponse.indexOf(",", emotionValueStart); // 尋找逗號作為分隔符
if (emotionValueEnd != -1 && emotionValueEnd > emotionValueStart) {
detectedEmotion = rawGeminiResponse.substring(emotionValueStart, emotionValueEnd);
detectedEmotion.trim();
}
// 提取歌曲檔案名
int songValueStart = songStart + String("Song: ").length();
String extractedSong = rawGeminiResponse.substring(songValueStart);
extractedSong.trim();
// 驗證提取出的歌曲名是否在我們的列表中
bool songFoundInList = false;
for (int i = 0; i < numSongs; i++) {
String lowerCaseExtractedSong = extractedSong;
lowerCaseExtractedSong.toLowerCase();
String lowerCaseSongName = songList[i];
lowerCaseSongName.toLowerCase();
if (lowerCaseExtractedSong.indexOf(lowerCaseSongName) != -1) {
recommendedSongFilename = songList[i]; // 使用列表中的正確大小寫名稱
songFoundInList = true;
break;
}
}
if (!songFoundInList) {
Serial.println("[WARNING] Extracted song not in list. Using default: JarOfLove.mp3");
recommendedSongFilename = "JarOfLove.mp3"; // 如果提取的歌曲不在列表中，則使用預設
}
} else {
Serial.println("[WARNING] Gemini response format not as expected. Using default song and emotion.");
tft.println("AI Response Error!");
}
// --- 解析邏輯結束 ---
// TFT 顯示情緒
tft.clr(); // 清除螢幕
tft.setCursor(0, 0);
tft.println("Emotion:");
tft.println(detectedEmotion);
tft.println(""); // 空行
tft.println("Playing:");
tft.println(recommendedSongFilename);
// 播放推薦的歌曲
sdPlayMP3("mp3/" + recommendedSongFilename);
// 按鈕防抖和冷卻
// 這裡的 while 迴圈會等待按鈕釋放，然後再延遲
while(digitalRead(buttonPin) == HIGH){
delay(100);
}
delay(1000);
// 在下一次循環開始前，顯示「Press button to scan」
tft.clr();
tft.setCursor(0, 0);
tft.println("Music Player");
tft.setCursor(0, 40);
tft.println("Press button to scan");
}
}
實作成果

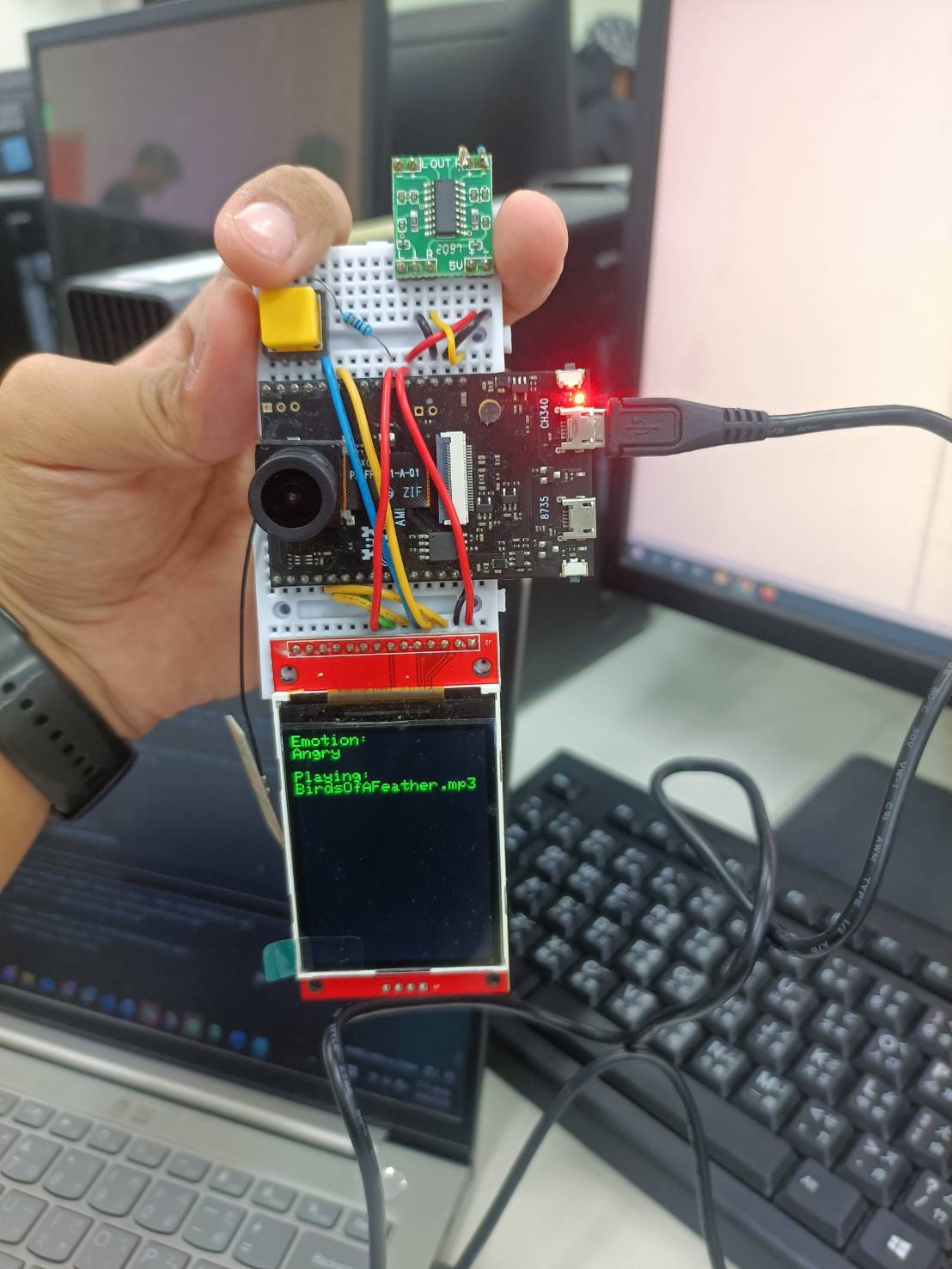

照片
示範照
影片
- Damo影片

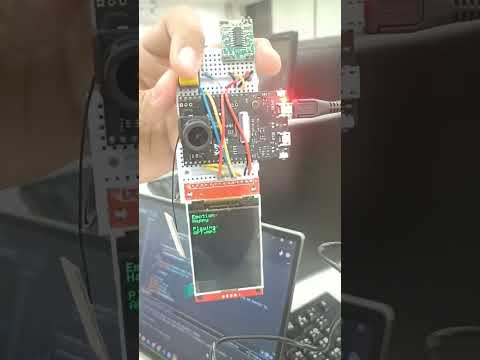

Damo1

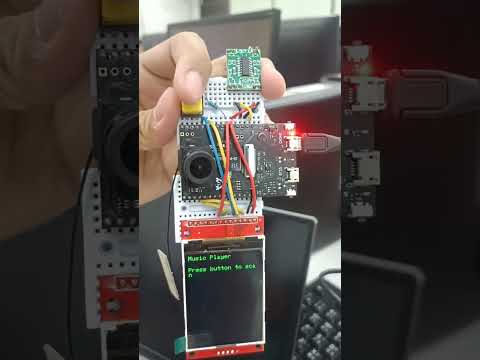

點擊圖片播放 Damo2
點擊圖片播放
